波形变换器

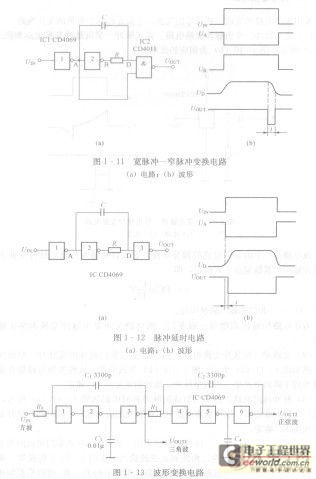

　　六非门组成的两个积分器，它能将方波信号变为三角波和正弦波输出。非门1、2、3组成第一级，非闩4、5、6组成第二级积分电路，电路中的Ri、R2可以根据频率及幅值的要求加以调整，C3、C4则是用来防止产生不必要的振荡。

　　非门的阈值一般为DD/2，积分器输出波形的斜率正比于输入波形偏离门的阈值的幅度。若输入方波的占空比为50%，则第一级积分电路将输出对称的三角波，同理，三角波经第二级积分后产生正弦波输出。

　　通线所示。电路主要由一块CD4069六非门组成。当拨通电话时，按下开关S．，此时9V直流电源经限流电阻R8和VD3输出6V电压。由于C．上的电压不能突变，非门1、2组成的第一级单稳延时电路翻转，经非门3反相后，输出高电平，此时发光二极管LED1被点亮，表示通话正在计时。第一级单稳延时电路的延迟时间为2min45s，它可以通过C2、R2进行调整。当第一级单稳延迟时间到达时，单稳复位，非门3的输出由高电平变为低电平，LED1熄灭，提醒通线分钟已用去大半。与此同时，非门3输出的低电平会经C。触发由非门4、5组成的第二级单稳延时电路，并发生翻转，其延迟时间由C4、R。决定，为lOs;当lOs结束时，两个稳态电路的输出端均为高电平，由R。、VD1及VD2组成的与门电路输出高电平，经非门6反相为低电平，此时，LED2被点亮，告知通语时间已经为2min 55s，这时打电话的人可从容挂机，使通线min。
